Allgemein

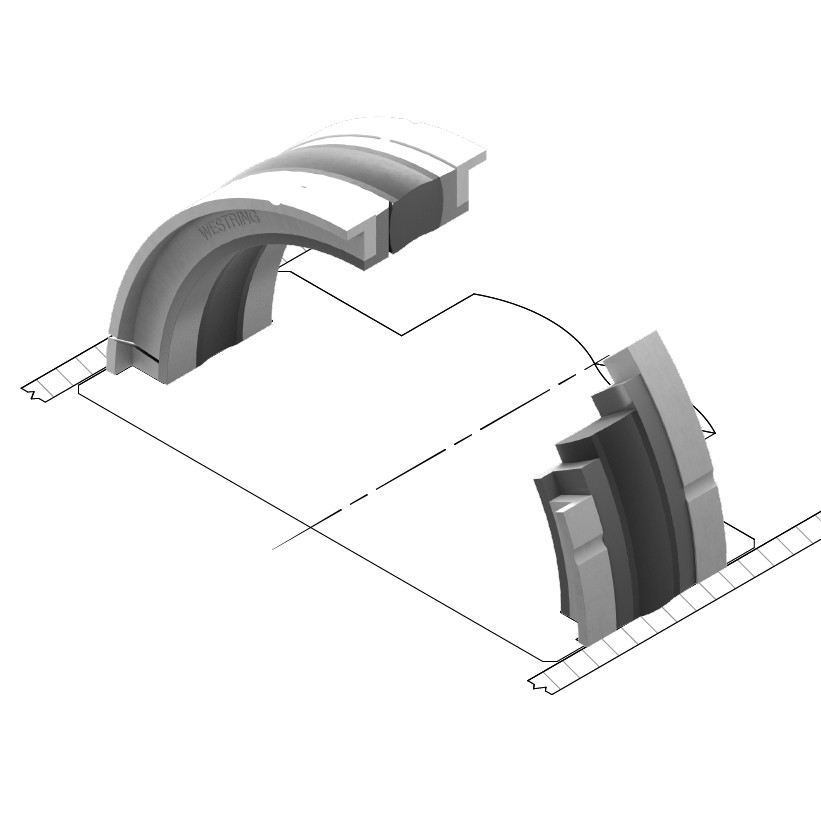

Das Profil ZSP ist eine fünfteilige Kompaktdichtung, die für beidseitig beaufschlagbare Kolben entwickelt wurde. Diese Kolbendichtung ist ein doppeltwirkendes Dichtungs- und Führungselement, welches aus einem elastischen Profildichtring und jeweils zwei Stütz- und Winkelführungsringen besteht. Der Profilring dichtet im statischen und dynamischen Bereich ab, während die Stützringe eine Spaltextrusion verhindern. Die Winkelringe führen den Kolben im Zylinderrohr und übertragen auftretende Querkräfte.
Medium
Mineralöle, HFA-, HFB-, HFC- Druckflüssigkeiten
Werkstoff
Standardwerkstoffe:
- Profildichtring: hochverschleißfester NBR-Werkstoff NB578 mit einer Härte von 80 Shore A
- Backringe: hochfestes, verschleißoptimiertes Polyester-Elastomer (WK035)
- Winkelführungsringe: Thermoplast für hohe Druckfestigkeit auch bei erhöhter Temperatur (WK031)
Vorteile
- wirtschaftliche Dichtungs- und Führungslösung
- gute Dichtwirkung, auch für Haltezylinder geeignet
- leichte Schnappmontage ohne Montagehilfen
- geschlossene Nut für Dichtelement, Stütz- und Führungsringe

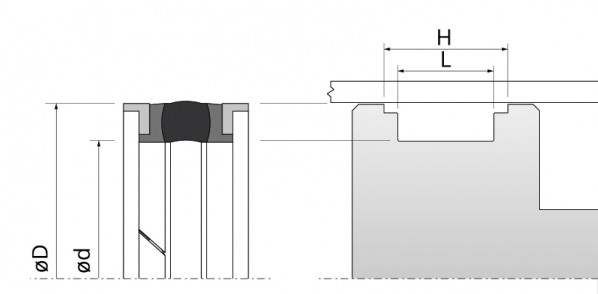

Einbauhinweise
Die Montage erfolgt in der Reihenfolge der einzelnen Elemente, beginnend mit einem der beiden Winkelführungsringe. Dabei ist darauf zu achten, daß die Stoßstellen (Spalte) der Winkelführungs und Anti-Extrusionsringe versetzt zueinander angeordnet werden. Scharfe Kanten und Grate im Montagebereich der Dichtung sind zu brechen. In besonderen Anwendungsfällen (hohe Temperatur, Geschwindigkeit, spezifische Druckbelastung oder dem Einsatz in Wasser etc.) setzen Sie sich bitte mit unserer Anwendungstechnik in Verbindung.
Anwendungsbereich
Einsatzbereiche vorwiegend zur Abdichtung von Kolben in der Mobilhydraulik, in Werkzeugmaschinen, Stütz-, Steuer- und Stellzylindern.
Download | Detaillierte Produktinformationen (PDF 485,7 kB)
